SDJ型油气水三相流计量装置

用途  在原油开采过程中,为了能够准确及时掌握油井生产动态,给油田开发生产提供必要的科学依据,需要对每口油井产出的油、气、水三相进行不间断的计量。同时,在原油的贸易交接过程中,需要准确及时掌握交接量,判断油品的质量。为了解决传统多相计量技术在计量多相流时存在的计量不连续、体积大、成本高等问题,我公司开发的基于GLCC多相流计量系统完全可以解决多相流计量准确度瓶颈,给长期困绕石油、石化系统的多相流计量提供全新的解决方案。该系统对传统的多相流计量进行了改进,使用了标准的工业含水测试及气体/液体质量流量测量的方法。油井测试能快速准确的完成,这是由于很小的液体体积在较短的时间内就能建立平衡(传统的分离器体积太大)。通过对油井的压力、温度、液体密度及产出液量参数的分析可设计多相流计量系统方案。该方案对油井的开采,产品的交付使用提供了保证。  系统特点  1.体积小、重量轻。  2.操作简单、方便移动,易安装、易拆卸维护。  3.自动化程度高,测量时间短(与传统计量方法比较)。  4.计量准确度高、实时在线连续计量。  5.可靠性高,明显降低了工作强度和设备保养费用。  6.抗外界干扰能力强,适用性广。  仪器在现场工作在塔里木油田工作现场整体外观局部主要技术指标  SDJ型油气水三相流计量装置是将油井采出液分离成液体和气体,然后对其分别进行计量。系统主要由两相分离器、气体质量流量计、液体质量流量计、含水分析仪、液位自动控制器等组成,气体流量计和液体流量计计量油井的产气量和产液量,含水分析仪测量分离出液体的含水率,由此计算出油井的油、气、水产量。这种计量装置投资较少、操作简便,在我国油田中获得了较多的应用。  1.入口及出口管径:DN50、DN80、DN100、DN150(用户任选)  2.材质:316L或904L、1Cr18Ni9Ti  3.电源:AC220VDC24V  4.工作环境  额定压力:≤10MPa  环境温度:-40℃~+60℃  流体温度:≤100℃  5.气体流量:0--2×104sm3/h准确度:≤±10%  6.液体流量:0--100t/h准确度:≤±5%  7.含水测量范围:0--100%准确度:≤±2%  8.含盐测量范围:0.1--8%  9.实时测量各种参数,现场显示压力、温度、气体、纯油、纯水和流体总量  10.通讯方式:485ModbusRTU  11.自动控制旋流分离器液位,气液分离效率95%以上  12.防爆等级:ExdⅡBT6  13.防护等级:IP65

所属分类:

石油石化仪器

关键词:


产品描述

  用途

  CEP系列存储式电子压力计主要用于各种油、气、水井井下压力及温度的测试和记录。

  系统特点

  1.仪器的耗电量低,连续工作时间长。

  2.存贮容量大,可存8000、16000、100000组数据。

  3.仪器长度短,携带方便。

  4.具有多种启动方式:立即启动、延时启动、压力启动。

  5.选用一次性电池,工作可靠。

  6.计算机通讯时不需要外加电池或电源,方便操作并减少电池损耗。

  主要技术指标

  用途

  在原油开采过程中,为了能够准确及时掌握油井生产动态,给油田开发生产提供必要的科学依据,需要对每口油井产出的油、气、水三相进行不间断的计量。同时,在原油的贸易交接过程中,需要准确及时掌握交接量,判断油品的质量。为了解决传统多相计量技术在计量多相流时存在的计量不连续、体积大、成本高等问题,我公司开发的基于GLCC多相流计量系统完全可以解决多相流计量准确度瓶颈,给长期困绕石油、石化系统的多相流计量提供全新的解决方案。该系统对传统的多相流计量进行了改进,使用了标准的工业含水测试及气体/液体质量流量测量的方法。油井测试能快速准确的完成,这是由于很小的液体体积在较短的时间内就能建立平衡(传统的分离器体积太大)。通过对油井的压力、温度、液体密度及产出液量参数的分析可设计多相流计量系统方案。该方案对油井的开采,产品的交付使用提供了保证。

  系统特点

  1.体积小、重量轻。

  2.操作简单、方便移动,易安装、易拆卸维护。

  3.自动化程度高,测量时间短(与传统计量方法比较)。

  4.计量准确度高、实时在线连续计量。

  5.可靠性高,明显降低了工作强度和设备保养费用。

  6.抗外界干扰能力强,适用性广。

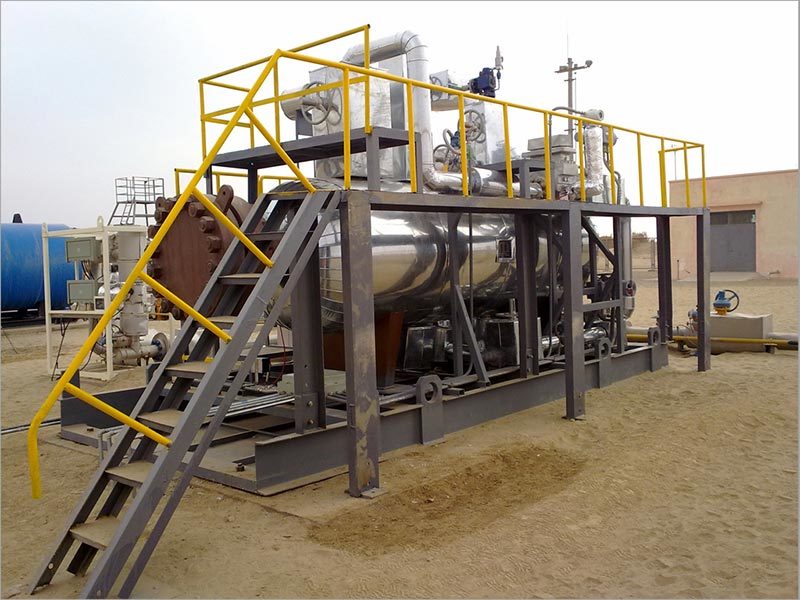

  仪器在现场工作

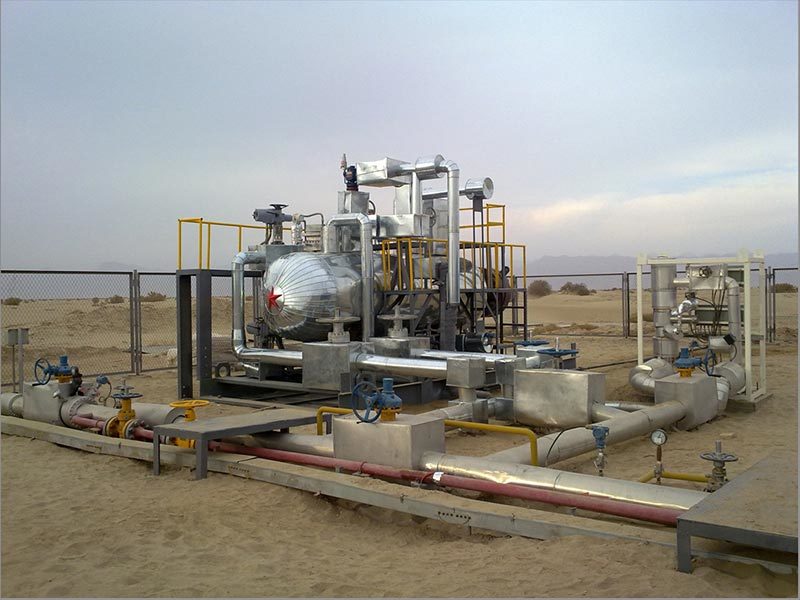

在塔里木油田工作现场

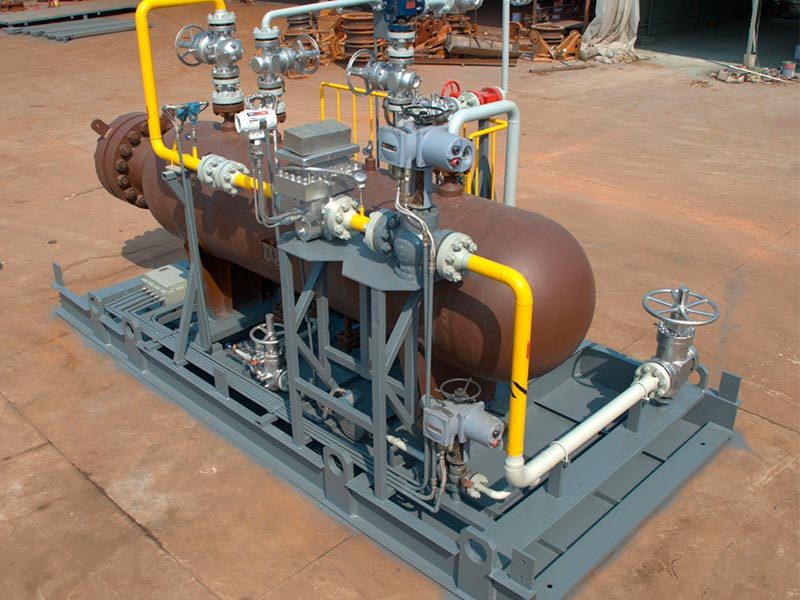

整体外观

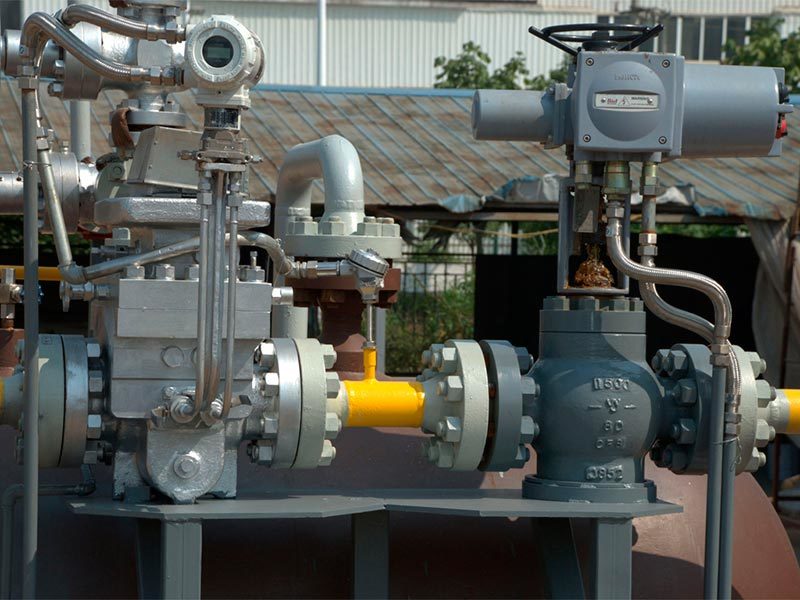

局部

主要技术指标

  SDJ型油气水三相流计量装置是将油井采出液分离成液体和气体,然后对其分别进行计量。系统主要由两相分离器、气体质量流量计、液体质量流量计、含水分析仪、液位自动控制器等组成,气体流量计和液体流量计计量油井的产气量和产液量,含水分析仪测量分离出液体的含水率,由此计算出油井的油、气、水产量。这种计量装置投资较少、操作简便,在我国油田中获得了较多的应用。

  1.入口及出口管径:DN50、 DN80 、DN100 、DN150(用户任选)

  2.材质:316L或904L、1Cr18Ni9Ti

  3.电源:AC220V DC24V

  4.工作环境

  额定压力:≤10MPa

  环境温度:-40℃~+60℃

  流体温度:≤100℃

  5.气体流量:0--2×104s m3/h 准确度:≤±10%

  6.液体流量:0--100t/h 准确度:≤±5%

  7.含水测量范围:0--100% 准确度:≤±2%

  8.含盐测量范围:0.1--8%

  9.实时测量各种参数,现场显示压力、温度、气体、纯油、纯水和流体总量

  10.通讯方式:485 Modbus RTU

  11.自动控制旋流分离器液位,气液分离效率95%以上

  12.防爆等级:Ex dⅡBT6

  13.防护等级:IP65
