产品详情
| 产品特点:
控制精度高
钳头采用双扭矩油缸对称结构，旋转
角度更大，运行更平稳，扭矩精度更高
用时短效率高
全流程作业时间短；旋扣器自适应
抱紧钻具，不易打滑；一键操作，作业效率高
控制方式多样
具备多种控制方式，支持集成钻机
系统、司钻遥控控制、手柄操作控制
和本地手动控制
钳头偏转
部分型号具备钳头偏转功能，能向井口
方向偏摆15°，适应鼠洞接钻杆作业
保护钻具
无牙痕钳牙（专利技术），弧形钳牙
结构，特殊处理表面粗糙度技术，保护钻具
安装便捷
插筒式安装结构，插筒焊接在钻台
面上，拆卸安装更加方便快捷
| 规格参数:
型号 | 管径适应范围 | 旋扣速度 | 旋扣扭矩 | 上扣扭矩(最大) | 卸扣扭矩(最大) |
STG30B-S | 60~155mm | 80 r/min | 3000 N-m | 20000 N-m | 30000 N·m |
STG50 | 60~155mm | 100 r/min | 3000 N·m | 20000 N-m | 30000 N·m |
STG100C | 73 mm(2 7/8 in钻杆)~ | 100 r/min | 5000 N·m | 135000 N·m | 162000 N·m |
STG100D | 73 mm(2 7/8 in钻杆)~ | 100 r/min | 6500 N·m | 135000 N·m | 162000 N-m |
STG120 | 73 mm(2 7/8 in油管)~ | 95 r/min | 5000 N·m | 135000 N·m | 162000 N·m |
STG30B-S型轻量化修井铁钻工是STG30B的升级换代产品，不仅可以实现STG30B的所有功能，同时能满足用户的轻量化需求。
| 外形尺寸对比 | |||
| STG30B | STG30B-S型轻量化 | ||
主、背钳宽度 1068 mm | 主、背钳宽度 862 mm | 更窄 | |
水平行程 1400 mm | 水平行程 1800 mm | 更远 | |
钳口中心到立柱中心 1240 mm | 钳口中心到立柱中心 1040mm | 更小 | |
重量 4000kg | 重量 3000kg | 更轻 | |
| 机械性能参数 | |
| 最大上扣扭矩 | 20000 N·m (14750 Ibf·ft) |
| 最大卸扣扭矩 | 30000 N·m (22120 Ibf·ft) |
| 最大旋扣扭矩 | 2000 N·m (1475 Ibf·ft) |
| 最大旋扣速度 | 80 r/min |
| 适应管柱范围 | 60mm~155 mm(2%in~5% in) |
钳头水平行程 | 1800 mm (70.8 in) |
钳头升降行程 | 800 mm (31.5 in) |
整机回旋角度 | ±180° |
主钳紧扣角度 | 50 |
| 防爆等级 | 满足危险场所1区、2区使用要求 |
| 防护等级 | IP65以上 |
| 主机重量 | 3000 kg (6614 Ib) |
| 工作环境 | 温度：(-35～60)℃ |
| 供电、供液要求 | |
| 额定系统压力 | 16 MPa |
| 额定系统流量 | 100 Ipm |
| 电控要求 | 220V AC 5A |
| 管径适应范围 | |
主要适用 油管规格 | 23/8"、27/8"、31/2" 平式及加厚(EU) 油管 |
主要适用 钻杆规格 | 23/8"、27/8"、31/2" 平式及加厚(EU)钻杆 |
产品服务 | |||||
售前售后服务 | 20余名片区经理 涵盖国内各大油田和海外市场30余名专业现场服务工程师 | 专业 人均10年 + 现场经验 | 及时 国内1天内到达 | √ 首次安装调试 | √ 保养检修 |

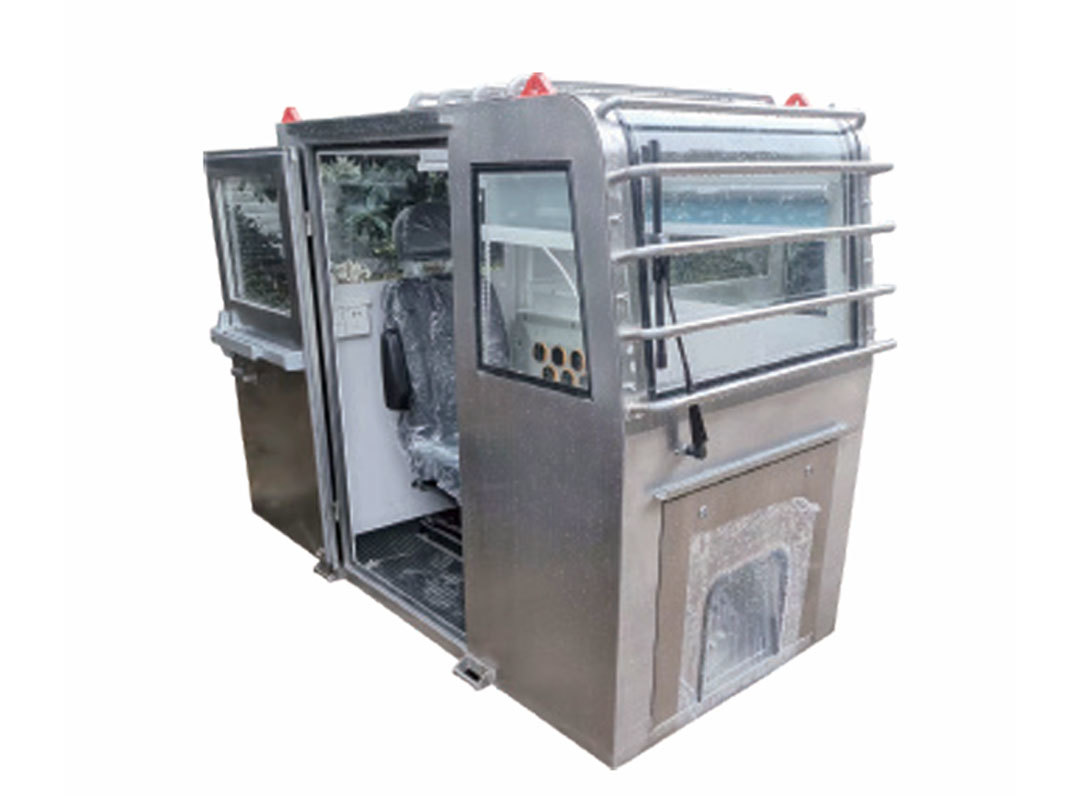

定制开发服务 | 湖北省认证技术中心 高级工程师20余人工程师30余人为客户定制化开发钻井装备 | 案例 定制铁钻工定制司钻房 |  |
|  |
