产品详情
| 产品特点:
控制精度高
钳头采用双扭矩油缸对称结构，旋转
角度更大，运行更平稳，扭矩精度更高
用时短效率高
全流程作业时间短；旋扣器自适应
抱紧钻具，不易打滑；一键操作，作业效率高
控制方式多样
具备多种控制方式，支持集成钻机
系统、司钻遥控控制、手柄操作控制
和本地手动控制
钳头偏转
部分型号具备钳头偏转功能，能向井口
方向偏摆15°，适应鼠洞接钻杆作业
保护钻具
无牙痕钳牙（专利技术），弧形钳牙
结构，特殊处理表面粗糙度技术，保护钻具
安装便捷
插筒式安装结构，插筒焊接在钻台
面上，拆卸安装更加方便快捷
| 规格参数:
| 型号 | 管径适应范围 | 旋扣速度 | 旋扣扭矩 | 上扣扭矩(最大) | 卸扣扭矩(最大) |
| STG30B-S | 60~155mm | 80 r/min | 3000 N-m | 20000 N-m | 30000 N·m |
| 2 3/8 in-5 1/2 in | 2212 ft·lbs | 14750 ft-lbs | 22120 ft-lbs | ||
| STG50 | 60~155mm | 100 r/min | 3000 N·m | 20000 N-m | 30000 N·m |
| 2 3/8 in~5 1/2 in | 2212 ft-lbs | 14750 ft-lbs | 22120 ft-lbs | ||
| STG100C | 73 mm(2 7/8 in钻杆)~ | 100 r/min | 5000 N·m | 135000 N·m | 162000 N·m |
| 254 mm(10 in钻铤外径) | 3700 lbf·ft | 100 000 lbf·ft | 120000 lbf-ft | ||
| STG100D | 73 mm(2 7/8 in钻杆)~ | 100 r/min | 6500 N·m | 135000 N·m | 162000 N-m |
| 254 mm(10 in钻铤外径) | 4800 lbf·ft | 100 000 lbf·ft | 120000 lbf·ft | ||
| STG120 | 73 mm(2 7/8 in油管)~ | 95 r/min | 5000 N·m | 135000 N·m | 162000 N·m |
| 260 mm(10 in钻铤外径) | 3700 lbf-ft | 100 000 lbf-ft | 120000 lbf·ft |
| 机械性能参数 | |
| 水平位移 | 3500mm (137.8 in) |
| 液压大钳垂直位移 | 900mm (35.4 in) |
| 旋扣器垂直位移 | 1050mm (41.3 in) |
| 轨道间距 | (1900~2100)mm(74.8 in~82.7 in) |
| 水平移动速度 | (150~200) mm/s |
最大上扣扭矩 | 190kN·m (140125 Ibf·ft) |
最大卸扣扭矩 | 217 kN·m(160037 Ibf·ft) |
主钳旋转角度 | 60° |
管径范围 | 2″″钻杆接箍~10″钻铤 |
旋扣速度 | 100r/min(5"钻杆) |
旋扣扭矩 | 5000N·m(3687.8 Ibf·ft) |
管径范围 | 27%”钻杆~10″钻铤 |
| 供电、供液要求 | |
| 电控要求 | 220V AC 5A |
| 控制方式 | 手动/自动，本地/遥控/远程切换 |
| 额定工作压力 | 21 MPa |
额定工作流量 | 160L/min |
| 环境参数 | |
| 适用温度范围 | (-35~60)℃ |
| 防护等级 | IP65 |
| 防爆等级 | 满足危险场所1区、2区使用要求 |
产品服务 | |||||
售前售后服务 | 20余名片区经理 涵盖国内各大油田和海外市场30余名专业现场服务工程师 | 专业 人均10年 + 现场经验 | 及时 国内1天内到达 | √ 首次安装调试 | √ 保养检修 |

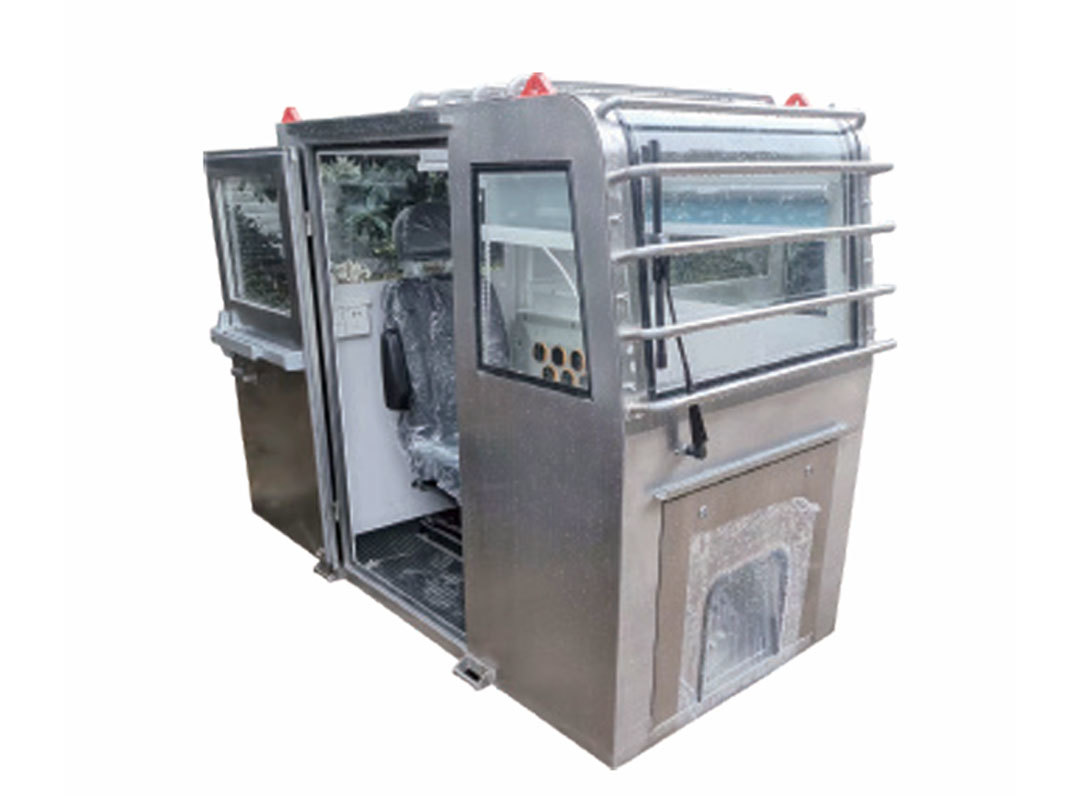

定制开发服务 | 湖北省认证技术中心 高级工程师20余人工程师30余人为客户定制化开发钻井装备 | 案例 定制铁钻工定制司钻房 |  |
|  |
